Полки и стойки совместимы во всех вариантах комплектации, но рекомендуется использовать полки и стойки одной серии; усилители ребра подходят ко всем видам полок серии MS (Standart, Strong, Hard).

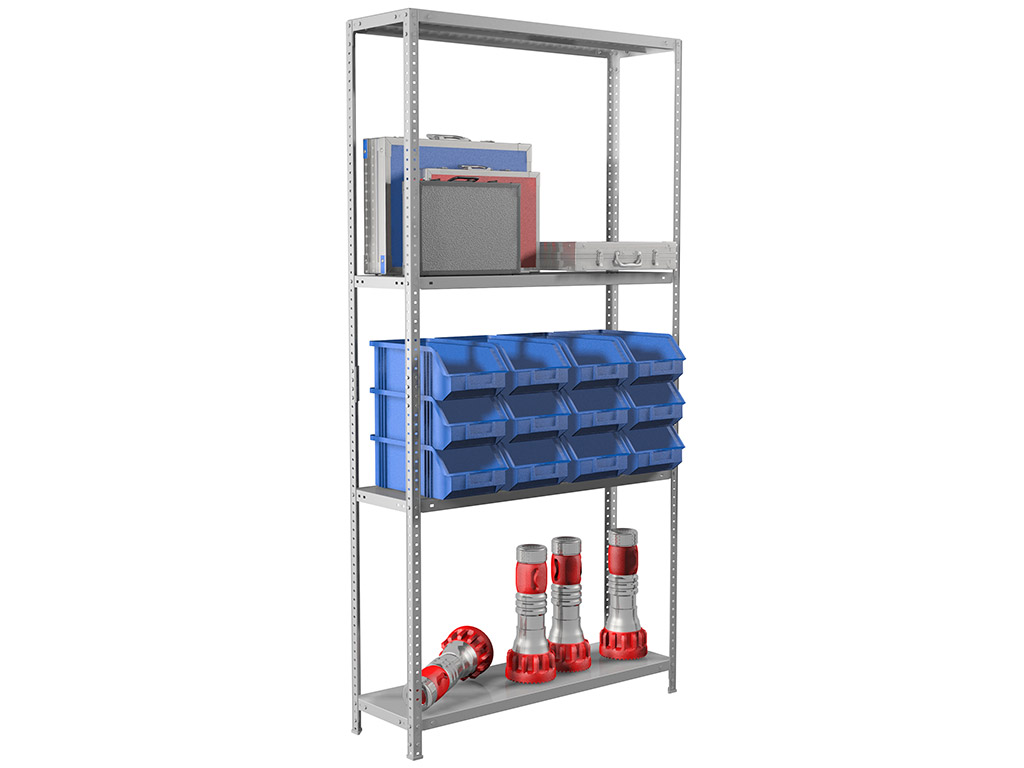

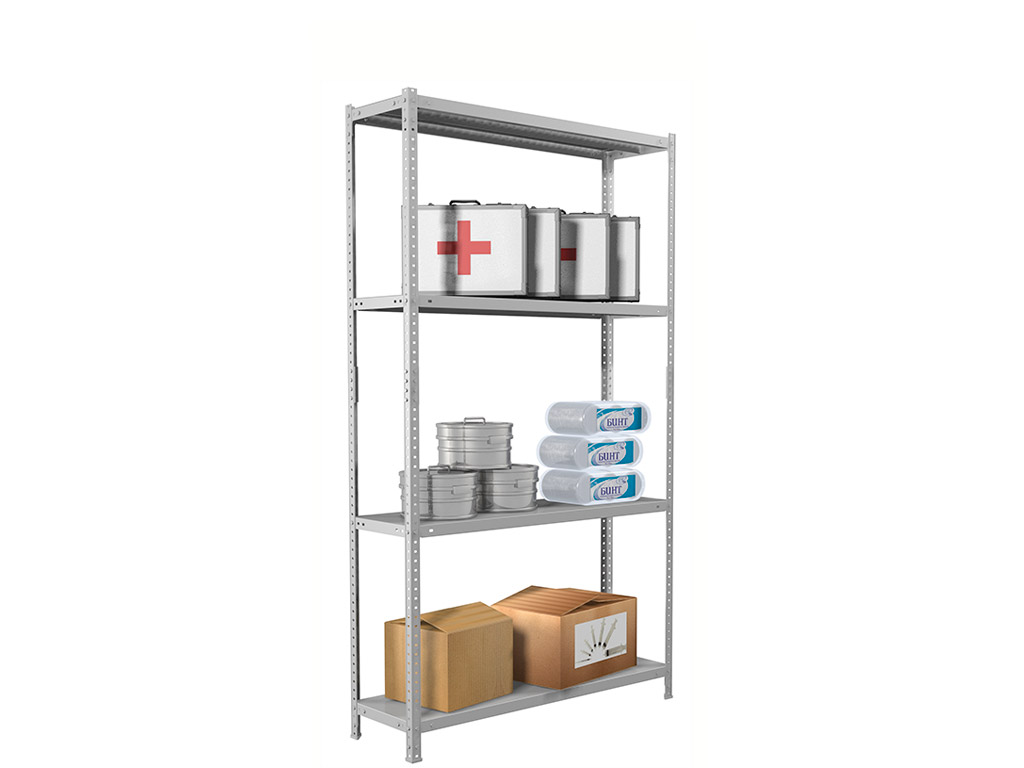

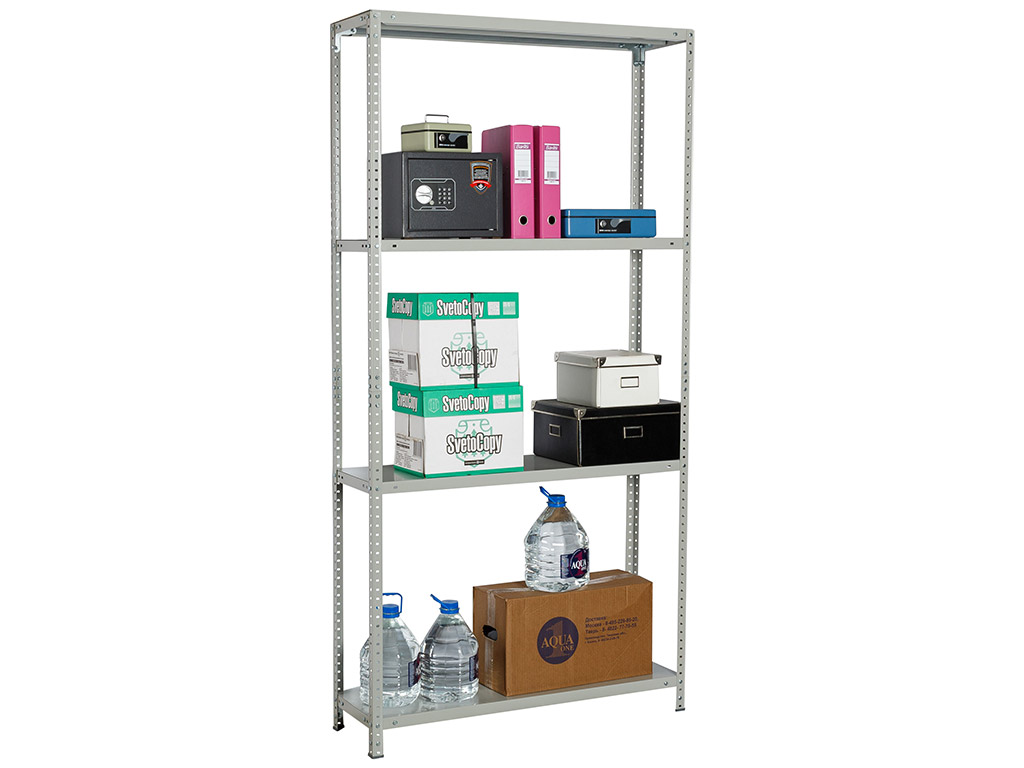

Стеллаж офисный серии MS STANDART (MS 500).
- предназначен для хранения документов и различных грузов в офисе, на складе, в архиве;
Стойки:
- стойки с усиленным угловым профилем сложного сечения 30х30 мм,
- разборная стойка

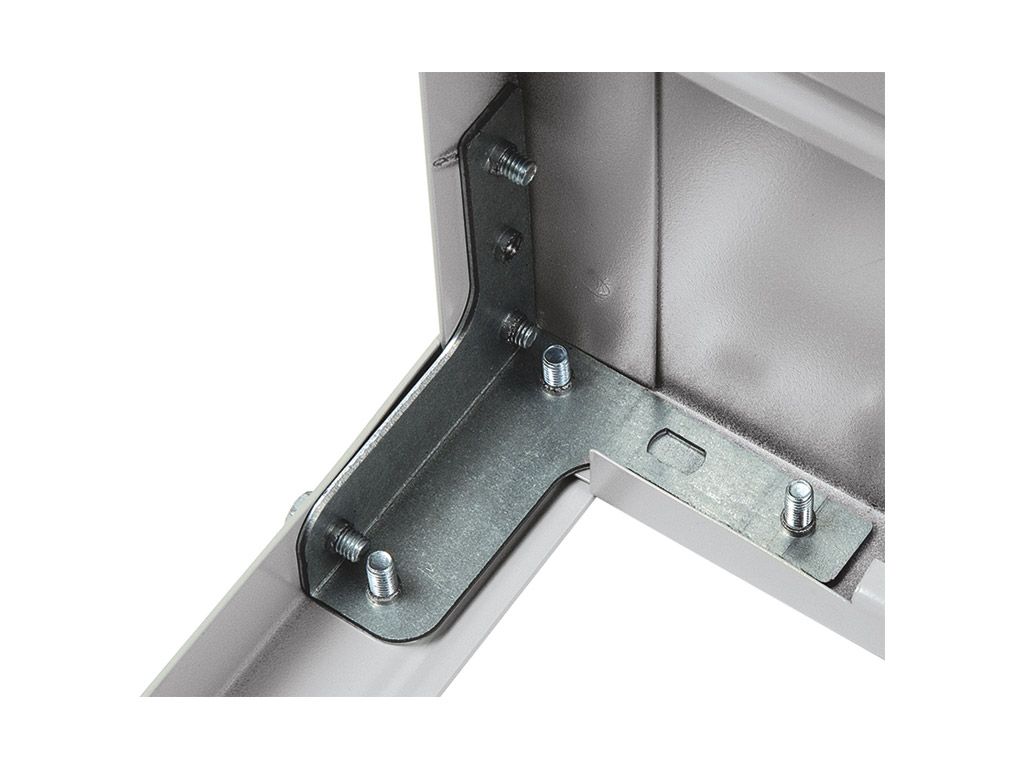

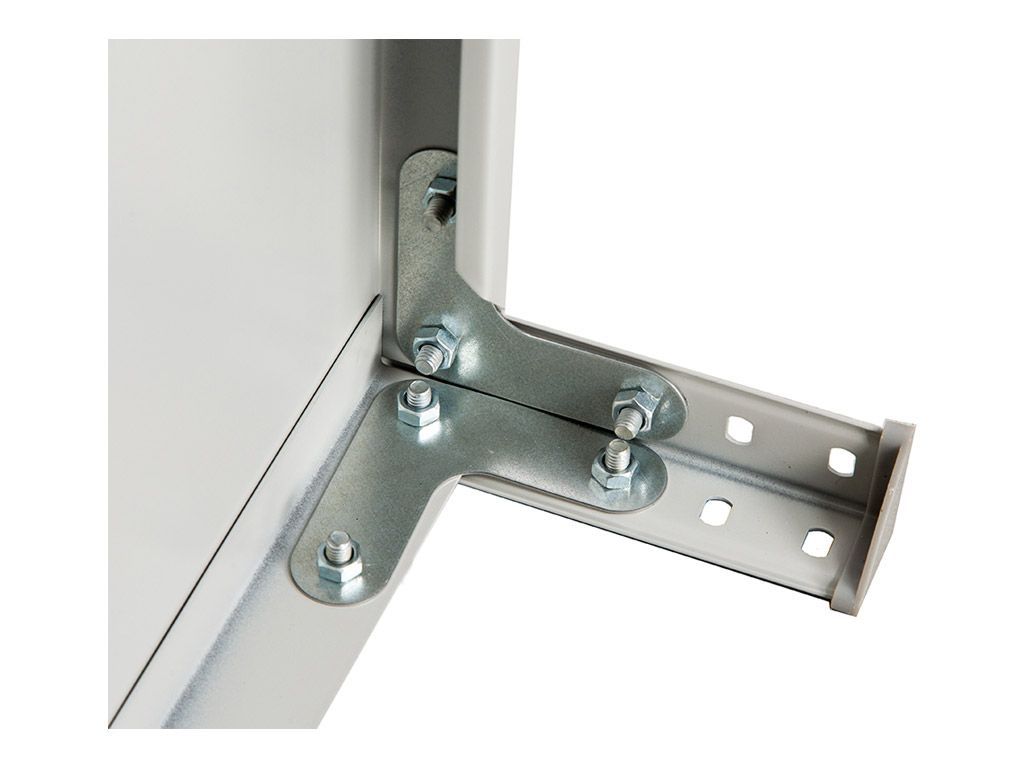

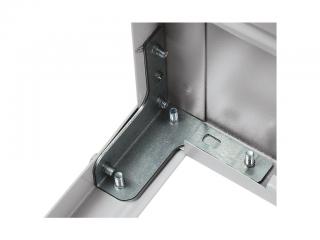

- два вида усилителя стоек и полок: Г-образный, сборка осуществляется с использованием резьбового крепежа (болты и гайки), и Т-образный, сборка без гаек. (Комплекты стеллажей собираются при помощи болтов, без гаек).
Полки:
- Полка MS равномерно распределенная нагрузка на полку MS 100 кг.
- использование Г-образных усилителей увеличивает нагрузку на полку на 15%;
- использование Т-образных усилителей увеличивает нагрузку на полку на 50%;

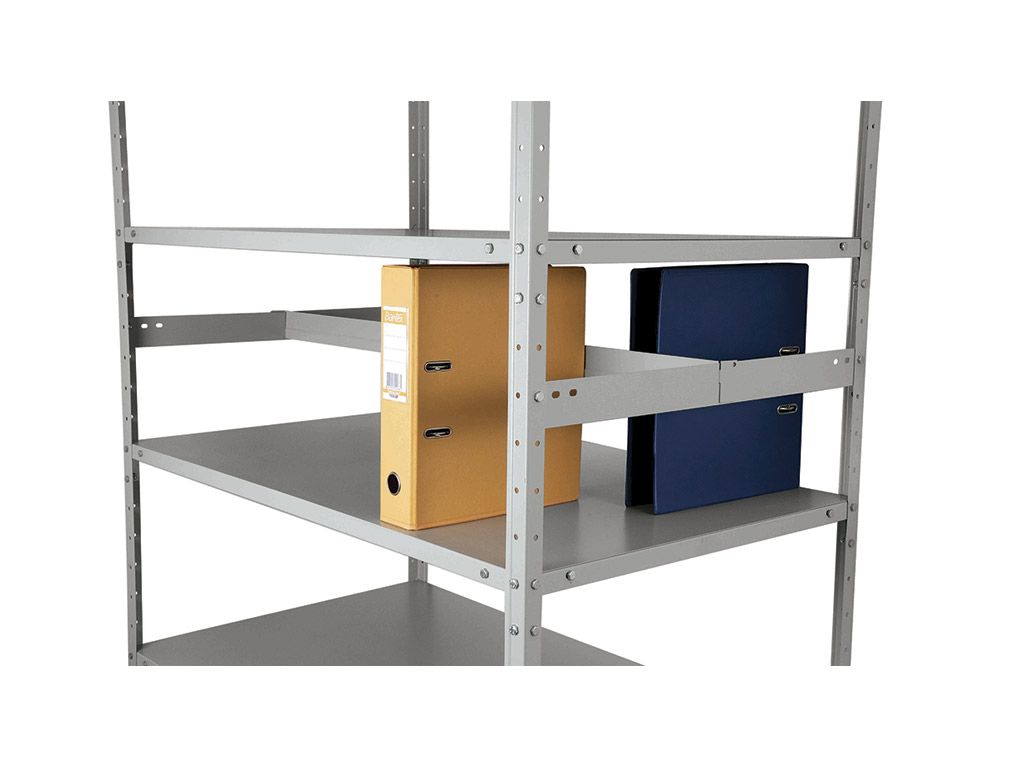

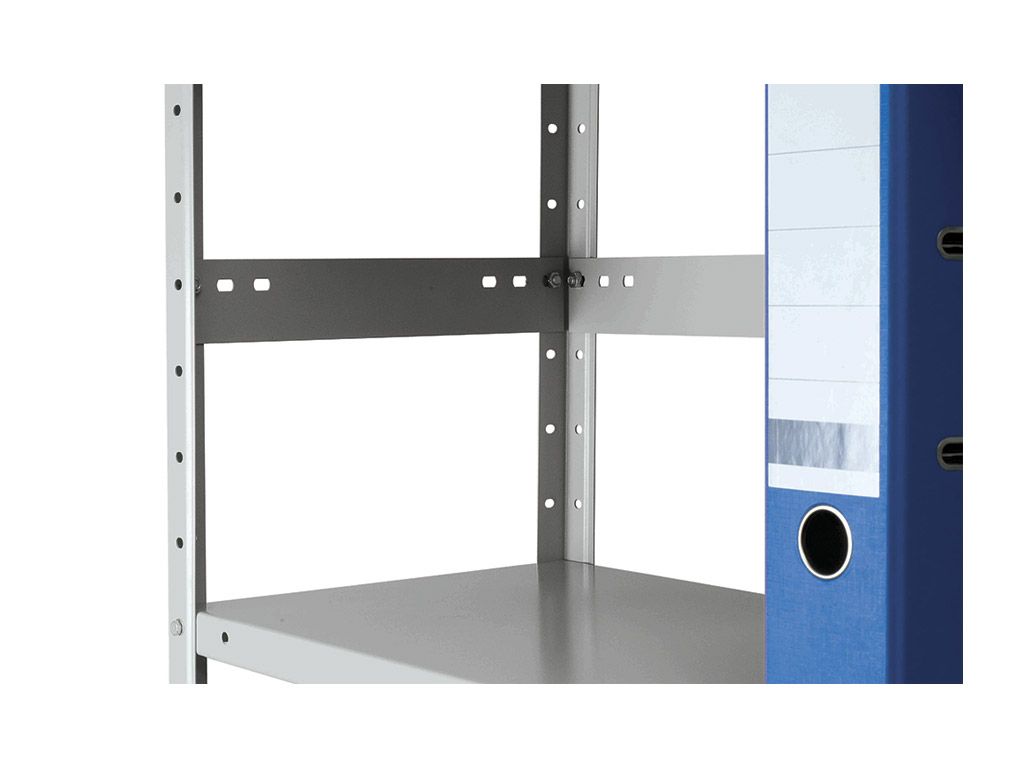

- использование усилителей ребра полки увеличивает нагрузку на полку на 60% (рекомендовано установку начинать с нижней полки);
- высота бокового ребра полки – 33 мм;
- шаг регулирования высоты полок – 25 мм;
| Полка MS |
Влияние крепежа на максимальную грузоподъёмность одной полки, кг* |
| без Г-образ. уголков |
с Г-образ. уголками (+ 15%) |
с Т-образ. уголками (+50%) |
с усилителем ребра полки (+60%) |
| 70х30/40/50/60 |
100 |
115 |
150 |
160 |
| 100х30/40/50/60 |
100 |
115 |
150 |
160 |
* Увеличение нагрузок не суммируется .(При установке усилителей ребра полки с Т и Г-образными уголками нагрузка на полку увеличивается не суммарно, а определяется по максимальному значению
Стеллаж:
- максимальная нагрузка на стеллаж в стандартной комплектации (верхняя и нижняя полки крепятся через Г-образные усилители, остальные полки напрямую к стойке) с использованием стоек MS Standart –500 кг.
- использование дополнительного комплекта на одну полку Г-образного или Т-образного уголка увеличивает грузоподъемность на 10%;
- использование Г-образных усилителей на всех полках увеличивает грузоподъемность на 20%;
- использование Т-образных усилителей на всех полках увеличивает грузоподъемность на 50 %.
- два вида подпятников: пластиковые опорные или регулируемые металлические (при установке регулируемых подпятников нагрузка снижается до 400 кг, увеличение грузоподъемности за счет использования усилителей невозможно);
- цвет: серый полуматовый (RAL 7038); - тип покрытия: порошковое.
| Стойка |
Влияние крепежа на максимальную грузоподъёмность стеллажа, кг |
| Г-образ. комплекты уголков (на верхней и нижней полке) |
Г-образ. комплекты уголков (на верхней и нижней полке + в середине)(+10%) |
с Г-образ. комплекты уголков на всех полках)(+20%) |
Т-образ.комплекты уголков (на верхней и нижней полке)(+15%) |
Т-образ. комплекты уголков (на верхней и нижней полке + в середине)(+10%) |
с Т-образ. уголками (на всех полках)(+50%) |
| Standart MS |
500 |
550 |
600 |
575 |
600 |
750 |
Для вашей безопасности!!!:
- Отдельно стоящий стеллаж должен быть прикручен к несущей стене.
- При использовании стоек высотой более 2000 мм, не менее трех полок (нижняя, средняя, верхняя) должны быть усилены Г- образными крепежами стойки.
- Нагрузка полок должна быть равномерно распределенной. Загрузку стеллажа производить последовательно, начиная с нижней полки.
- Рекомендовано использовать крепление рядов стеллажей между собой.
- Рекомендовано установку усилителей ребра полки начинать с нижней полки.
